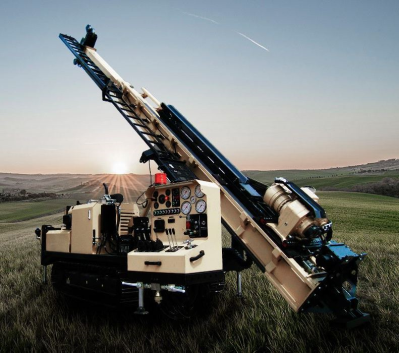

T18

SUNMAK T18 derin ve zorlu karotlu sondaj uygulamaları için güvenilir ve verimli..

Her türlü karotlu sondaj uygulamaları ve rock-bit , PCD bit kullanarak karotsuz sondaja uygundur. Her tür arazi şartlarında hareket kabiliyeti yüksek ve verimlidir. Kompakt tasarımı ve kullanıcı dostu kumanda paneli ile işleri kolaylaştırır.

Uzun mesafeler için 6x6 kamyon üzeri ve çetin arazi koşulları için paletli versiyonu ile her türlü ihtiyacı karşılar.

Genel Özellikler:

  • Her türlü karotlu arama sondajı, rock-bit ve PCD bit kullanarak karotsuz sondaj uygulamaları
  • Ergonomik ve kullanıcı dostu kumanda paneli
  • Yüksek mukavemetli teleskopik kule
  • Açılı ve yatay sondaj yapabilme
  • Çift hızlı 18,000 kg ana vinç
  • Yüksek rotasyon tork kapasitesi
  • Rotasyon ünitesi su ve pislik koruması
  • Yüksek tutma kapasiteli güvenilir alt çene

Opsiyonel Özellikler:

  • Uzaktan kumandalı yürüyüş
  • 200 lt kapasiteli çamur pompası
  • Hidrolik kaynak makinası
  • Hidrolik jeneratör
  • Wireline halat sarma kılavuzu
  • Ana vinç halat gergi aparatı
  • Uzaktan izleme sistemi



KATALOG İNDİR
MOTOR GÜCÜ

Marka  :  Cummins
Model :  QSB 6,7 Tier III (su soğutmalı, turbo şarjlı, dizel)
Güç :  260 HP (194 kW) @ 2200 RPM

HİDROLİK SİSTEM

Ana Pompa :  Değişken deplasmanlı, basınç kompanzatörlü, yük duyarlı, eksenel pistonlu.
Azami Debi :  246 lt
Azami Basıç :  310 Bar

Servis Pompa_1 :  Değişken deplasmanlı, basınç kompanzatörlü, yük duyarlı, eksenel pistonlu.
Azami Debi :  99 lt
Azami Basıç :  150 Bar

Servis Pompa_2 :  Değişken deplasmanlı, basınç kompanzatörlü, yük duyarlı, eksenel pistonlu.
Azami Debi :  65 lt
Azami Basıç :  150 Bar

Hidrolik Tank
Kapasite :  400 lt

ROTASYON ÜNİTESİ

Rotaston Hidrolik Motor :  Rextroth, hidrolik uyarılı, değişken değlasmanlı.
Şanzıman :  4 Vites, manuel
Şanzıman Vites Oranları :  1. Vites            6.27:1
:  2. Vites            3.12:1
:  3. Vites            1.75:1
:  4. Vites            1.00:1
Ana Aktarma :  Dişli                 2.00:1
Üst Çene  :  Yay ile kapanır hidrolik piston ile açılır.
Tutma Kapasitesi :  22.000 Kg
Yağlama  :  Dahili / Harici yağlama pompası ile.
Yağlama Filtresi :  25 Mikron

ROTASYON TORK ve DEVİR
(Hidrolik motor azami/askari deplasman, Dizel motor  2,200 d/d)
      Devir (d/d)   Tork (Nm)
1. Vites 115 - 200   5270 - 3070
2. Vites 225 - 390   2670 - 1550
3. Vites 415 - 715   1470 - 860
4. Vites 730 - 1250   840 - 490

KULE ve BASKI SİSTEMİ

Strok :     3.35  m
Askı :     18000 Kg
Baskı :     9000 Kg
Tij Çekme  :        6 m
Çalışma Açısı  :     45 - 90 °
Kule Kaydırma :       1.50 m
Kule Tipi :   Teleskopik

ANA VİNÇ

Çekme Kapasitesi  :       Boş 18144 Kg
Çekme Hızı :       Boş 72 m / d          Dolu 40 m / d
Halat Çapı :         22 mm
Halat Uzunluğu :         30 m

WIRELINE VİNÇ

Çekme Kapasitesi  :       Boş 1400 Kg          Dolu 300 Kg
Çekme Hızı :       Boş 95 m / d          Dolu 350 m / d
Halat Çapı :                                                             4.8
Halat Uzunluğu :                                           4.8 mm-3/16'' x 2000 m

ÇAMUR POMPASI

Tip :                                         Tripleks
Azami Basınç :                                          70 Bar
Azami Debi :                                          140 l/d

PALET

Azami Hız :                                        2,2 km / h
Tırmanma eğimi :                                             69 %
Kullanım Şekli

:  Standart : Manuel, ayrı bir kumanda panelinden.

   Opsiyonel : RC kumandalı

BOYUT / AĞIRLIK

Genişlik : 227 cm
Uzunluk : 725 cm  (Kule dahil)
Yükseklik : 290 cm
Toplam Ağırlık : 11.500 Kg



DELME KAPASİTE
      Belirtilen değerler dik kuyu ve ideal sondaj koşulları için geçerlidir.
BRQHP/BQ* :  3490 m
NRQHP/NQ/NQ2" :  2690 m
HRQHP/HQ :  1815 m
HWT/PQ :  1190 m

* BQ kapasitesi teorik hesaplamalara göre karşılaştırma amacıyla gösterilmiştir. 2000 m BQ derinliğinde sondaj yapılması tavsiye edilmez.        Daha fazla detay için tij üreticisi ile iletişim kurun.
