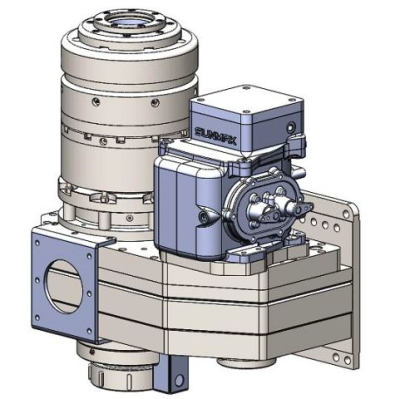

ROTASYON ÜNİTESİ SCS 5000L |
|
|
|
|
|
|
|
|
|
|
|
Hidrolik Motor |
|
|
Adaptör 1 |
: ISO 3019-2 / 4 Delik |
|
Adaptör 2 |
: SAE C and D |
|
Şaft 1 |
: DIN 5480 18 veya 21 diş |
|
Şaft 2 |
: SAE 14-diş 12/24 DP veya SAE 13-diş 8/16 DP |
|
Azami giriş gücü |
: 104 kW (140 hp) |
|
Azami giriş torku |
: 407 Nm (300 lb-ft) |
|
Azami giriş devri |
: 2500 d/d (rpm) |
|
Şanzıman |
: 4 Vites, manuel |
|
Şanzıman Vites Oranları |
: 1. Vites 6.27:1 |
|
: 2. Vites 3.12:1 |
|
: 3. Vites 1.75:1 |
|
: 4. Vites 1.00:1 |
|
Ana Aktarma |
: Dişli 2.00:1 |
|
Azami çıkış torku |
: 5250 Nm (3870 lb-ft) |
|
Üst Çene |
: Yay ile kapanır hidrolik piston ile açılır. |
|
Tutma Kapasitesi |
: 22.000 Kg |
|
Yağlama |
: Dahili / Harici yağlama pompası ile. |
|
Yağlama Filtresi |
: 25 Mikron |
Uygun debi ve basınç girdileri için veriler ;
|
|
|
|
Devir (d/d) |
|
Tork (Nm) |
|
|
1. Vites |
115 - 200 |
|
5270 - 3070 |
|
|
2. Vites |
225 - 390 |
|
2670 - 1550 |
|
|
3. Vites |
415 - 715 |
|
1470 - 860 |
|
|
4. Vites |
730 - 1250 |
|
840 - 490 |
|
